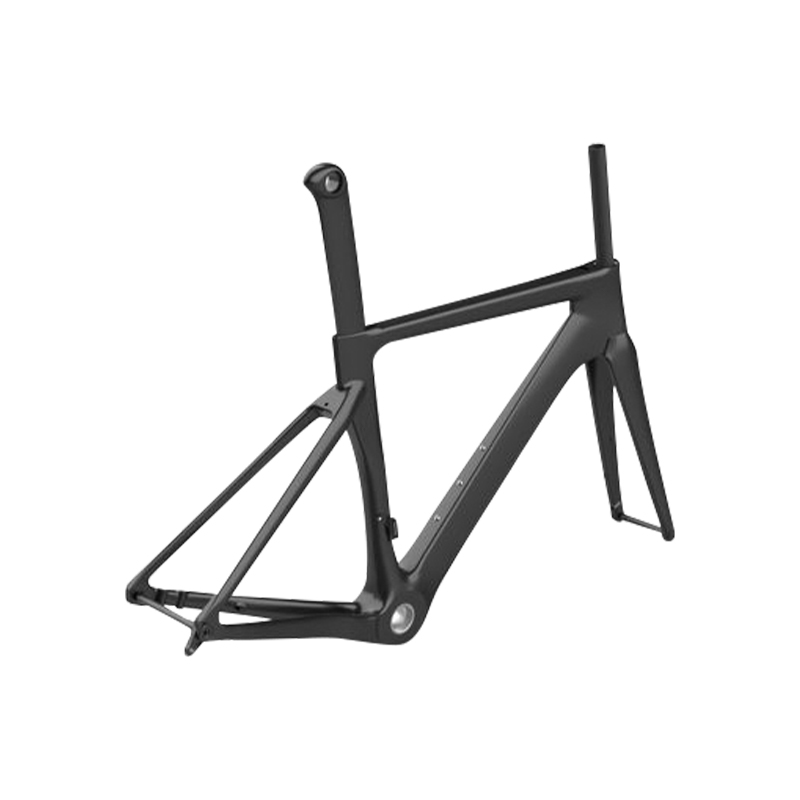

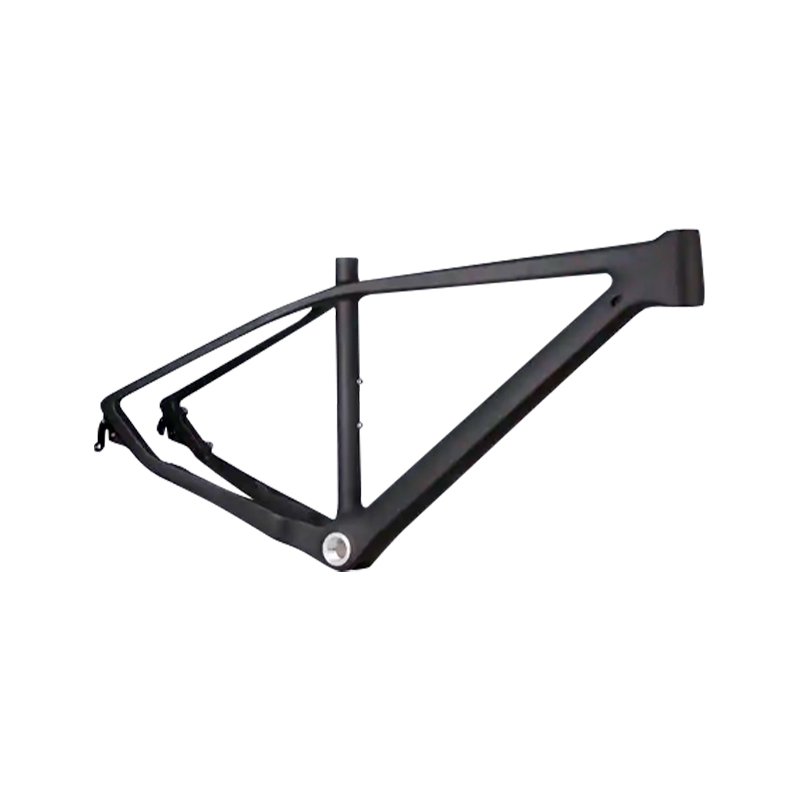

Okvir bicikla od karbonskih vlakana

Okviri za bicikle od ugljičnih vlakana sastoje se od slojeva ugljičnih vlakana (tkanih slojeva ugljičnih vlakana) umetnutih u matricu epoksidne smole. Karbonska vlakna mu daju snagu, a smola ga povezuje. Većina okvira izrađena je od višestrukih slojeva materijala od karbonskih vlakana/smole (koji se naziva "prepreg"), s različitim stupnjevima i smjerovima koji se uzimaju u obzir na različitim mjestima u okviru.
Prednosti:

  • Visok omjer krutosti i težine;
  • Poboljšana sposobnost oblikovanja;
  • Može se oblikovati u aerodinamične cjevaste profile.
Kontaktirajte nas
Prethodno：Lagana daska za veslanje visoke otpornosti na korozijuSljedeći：Lagano veslo od karbonskih vlakana
opseg
Izrada - Karbonska vlakna
Čvrstoća na savijanje MPa 700-900 (prikaz, ostalo).
Vlačna čvrstoća MPa 300-400
Tlačne čvrstoće MPa 150-250 (prikaz, ostalo).
Modul elastičnosti GPA 200-300
Gustoće g/cm 3 1.8
MONOKOK · VISOKI MODUL
Okvir bicikla od karbonskih vlakana
Monokok konstrukcija koja koristi Toray T700, T800 i M40J prepreg od karbonskih vlakana s EPS unutarnjim kalupom. Raspon težine okvira 850–1150 g (veličina M, verzija s disk kočnicom). Raspored stajanja osmišljen za distribuciju anizotropne krutosti: bočna krutost cijevi glave 120 N·m/° (standard EN 14781), torzijska krutost donjeg nosača 180 N·m/° ispod ulaznog momenta od 50 N·m. Tolerancija ispadanja poravnanja ±0,5 mm, koncentričnost ljuske BB86 za prešanje unutar 0,05 mm.
Težina (M) 850-1150g
BB krutost 180 N·m/°
Pomak vilice 43–48 mm
◆
Strukturne prednosti
  • → Specifični omjer krutosti: 105–120 kN·m/kg, što premašuje aluminij 6061 (25 kN·m/kg) i čelik (20–22 kN·m/kg) pod jednakom masom.
  • → Prigušenje vibracija: Modalni koeficijent prigušenja 0,025–0,035 na 50–200 Hz, smanjuje prijenos klepetanja s ceste na kontaktne točke.
  • → Otpornost na udarce: Izvedba testa pada prema EN 14766: nema loma strukture nakon pada od 22 kg s visine od 450 mm.
  • → Otpornost na koroziju: Ne podliježe utjecaju znoja, slanog spreja ili UV zračenja (testirano prema ASTM B117, 500 sati).
◆
Geometrijski i raspored podataka
Dužina lančanika 405–425 mm (ovisno o veličini)
Kut cijevi glave 71°–73,5°
Bottom bracket drop 65–75 mm
Volumni udio vlakana 58% – 65%
Broj slojeva (DT područje) 12–18 slojeva (orijentacija 0°/45°/90°)
01
Mehanička validacija
Ispitivanje zamora prema ISO 4210-6: 100.000 ciklusa pri opterećenju od 1.200 N primijenjenom na pedale, bez širenja pukotina. Udarac cijevi glave: 18 kN statičko opterećenje bez kvara.
02
Površina i završna obrada
Mat UD, sjajni keper ili završna obrada izložena sirovom ugljiku. Debljina prozirnog sloja 40–60 μm, postojan na UV zračenje sa žutilom ΔE < 1,5 nakon 500 sati QUV.
03
Kompatibilnost
Konusna glavna cijev (1-1/8” do 1-1/2”), donji nosač s navojem BB86-92 ili T47, disk kočnica s ravnim montiranjem (160/140 mm rotor), prolazna osovina 12x100/12x142 mm.
⚙
Segmenti aplikacije
Cestovne utrke Izdržljivost/Gran Fondo Šljunak na svim cestama Biciklizam na stazi Pretvorba e-bicikla (certificirana)
▸ Specifikacije montaže i zakretnog momenta
  • Vijci prednje ploče vretena: 5–6 N·m (potrebna je karbonska pasta za montažu na cijevi upravljača)
  • Čašice donjeg nosača: 40–50 N·m (navoj) / za prešanje je potreban Loctite 641
  • Vijci čeljusti disk kočnice: 8–10 N·m (srednje čvrstoće za osiguranje navoja)
  • Vješalica mjenjača: 3–4 N·m, zamjenjivi ispadajući tip UDH kompatibilan
▸ Napomene o održavanju i rukovanju
  • Izbjegavajte stezanje gornje cijevi ili cijevi sjedala; koristite stezaljku radnog postolja samo na stupu sjedala.
  • Provjerite ima li raslojavanja nakon sudara pomoću testa lupkanjem novčićem (čujna promjena visine ukazuje na odvajanje).
  • Nemojte prekoračiti 8 N·m na bilo kojoj karbonskoj komponenti sučelja bez podloške ili limitatora zakretnog momenta.
  • Temperatura skladištenja -10°C do 50°C, izbjegavajte izravan kontakt s acetonom ili tekućinom za kočnice.
ⓘ
Ograničenje najveće težine vozača
120 kg (uključujući opremu) za varijante cesta/šljunak; 150 kg za pojačanu certificiranu verziju e-bicikla.
ⓘ
Jamstvo za boju
2 godine protiv raslojavanja ili ljuštenja prozirnog premaza. Kamenčići nisu pokriveni.
ⓘ
Di2/EPS unutarnje usmjeravanje
Kompatibilan sa Shimano Di2, SRAM AXS, Campagnolo EPS. Unutarnji kanali za 4 žice.
! ISO 4210-6 certificiran. Serijski broj serije za sljedivost. Layup optimiziran za težinu vozača od 75 kg; dostupna prilagodba za podešavanje krutosti.
