izrađeno po narudžbi Izolacijska ploča od staklenih vlakana od epoksidne smole
Dom / Proizvod / Predpreg / Izolacijska ploča od staklenih vlakana od epoksidne smole
  • Izolacijska ploča od staklenih vlakana od epoksidne smole
  • Izolacijska ploča od staklenih vlakana od epoksidne smole
  • Izolacijska ploča od staklenih vlakana od epoksidne smole
  • Izolacijska ploča od staklenih vlakana od epoksidne smole

Izolacijska ploča od staklenih vlakana od epoksidne smole

Kontaktirajte nas
Prethodno：Nije bilo prethodnog proizvoda.Sljedeći：Nema sljedećeg proizvoda
opseg
FR-4 / G11 SERIJA

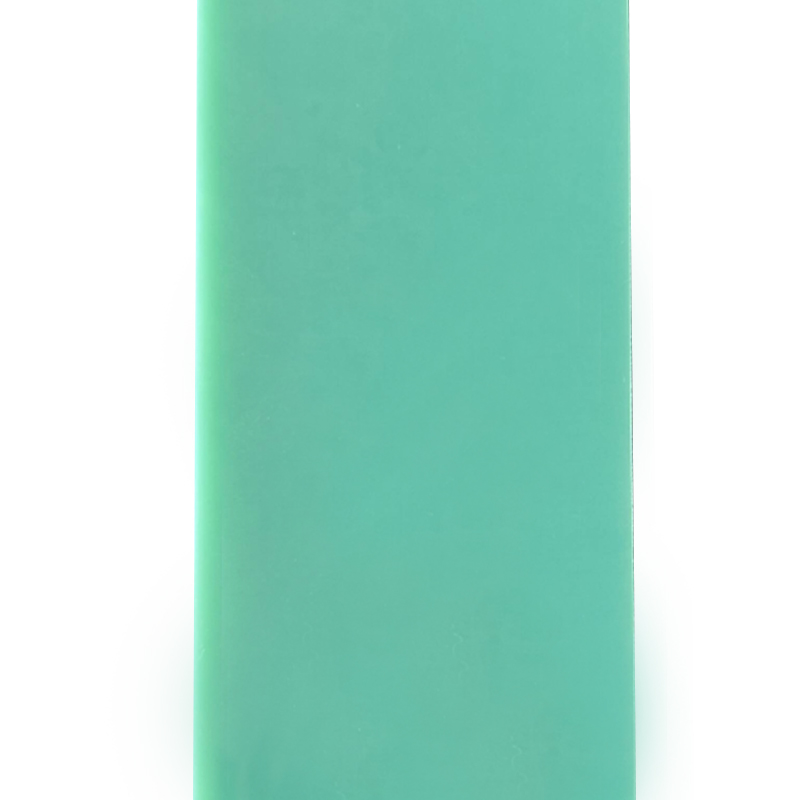

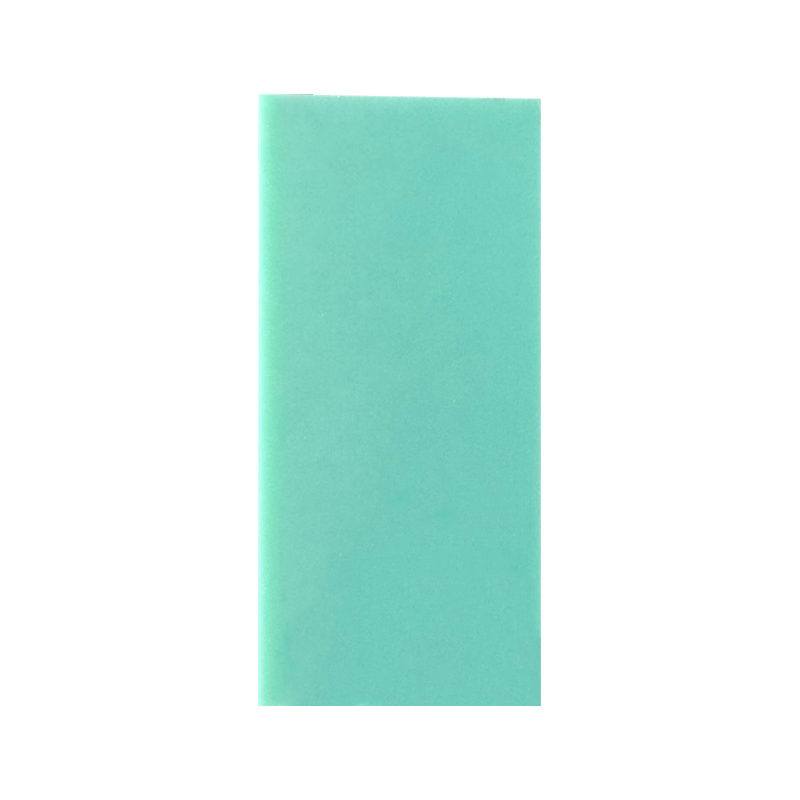

Izolacijska ploča od staklenih vlakana od epoksidne smole
Kontinuirani slojevi E-staklene tkanine impregnirani bromiranom epoksidnom smolom, lijevani kompresijom na 160°C i 14 MPa. Dielektrična čvrstoća 20–28 kV/mm (ASTM D149), upijanje vode ≤0,15% nakon 24 sata uranjanja. Klasa radne temperature F (155°C) s oznakom zapaljivosti UL 94 V-0. Raspon debljine od 0,3 mm do 50 mm, dostupan u prirodno zelenoj, bijeloj, žutoj i crnoj boji za električnu izolaciju i konstrukcijsku montažu.
Toplinska klasa F (155°C)
UL zapaljivost 94 V-0
Dielektrik 20–28 kV/mm
▸ Tehničke prednosti
  • Otpornost luka: 180 sekundi bez praćenja (ASTM D495), navedeno za visokonaponsku sklopnu opremu i kontaktore.
  • Niski faktor disipacije: Tan δ 0,015–0,02 na 1 MHz, održava integritet signala u visokofrekventnim PCB aplikacijama.
  • Stabilnost obrade: Bušenje bez srha s alatima od tvrdog metala; raslojavanje kontrolirano kod promjera otvora ≥0,8 mm.
  • Otpornost na vlagu: Zadržavanje izolacijske otpornosti >95% nakon 96 sati na 95% RH.
▸ Mehanički i električni podaci
Čvrstoća na savijanje (po dužini) 350 – 450 MPa
Vlačna čvrstoća 280 – 340 MPa
Čvrstoća na pritisak 350 – 420 MPa
Volumni otpor 10⁷ – 10⁸ MΩ·cm
CTI (usporedno praćenje) 175 – 200 V (PLC 3)
⎯
Tolerancije dimenzija
0,5 – 1,6 mm ±0,10 mm
1,6 – 3,0 mm ±0,15 mm
3,0 – 6,0 mm ±0,20 mm
Duljina/širina ≤1000 mm ±2,0 mm
⎯
Toplinska i kemijska
  • Kontinuirana usluga: 130°C – 155°C
  • Toplinska vodljivost: 0,25–0,35 W/(m·K)
  • Otpornost na kemikalije: aceton, etanol, mineralna ulja
  • Izbjegavati: koncentriranu sumpornu kiselinu
⎯
Parametri obrade
  • Smicanje ≤3 mm debljine
  • Posmak bušenja: 0,05–0,10 mm/okr
  • Brzina vretena: 20k–40k RPM
  • Predgrijavanje na 80°C za bušenje >2 mm
◆ Područja primjene (certificirano prema IEC 60893, NEMA LI-1)
Pregrade sklopnih uređaja Nosači sabirnica PCB ispitna oprema Odstojnici transformatora Klinovi za proreze motora Ploče lučnog žlijeba Izolacijske podloške
Sukladno RoHS · REACH Bez SVHC · Dostupan stupanj bez halogena (IEC 61249-2-21)
Skladištenje i rukovanje
▸ Držite ravno na paletama s rubnom potporom. Maksimalna visina hrpe 800 mm kako bi se spriječilo savijanje.
▸ Raspon vlažnosti: 40% – 70% RH. Produljena izloženost >80% RH može povećati upijanje vode iznad 0,3%.
▸ Izbjegavajte izravan kontakt s bakrenim ili golim čeličnim površinama tijekom dugotrajnog skladištenja (rizik od oksidacije).
Uobičajena pitanja i bilješke
Maksimalni radni napon? 2,5 kV po mm debljine za AC (60% smanjenja za DC).
Mogućnost naknadnog oblikovanja? Nema termoformiranja nakon stvrdnjavanja; samo prethodno impregnirane ploče.
Otplinjavanje u vakuumu? TML 0,45%, CVCM 0,08% — pogodno za vakuumske komore.
Kontrola iskrivljenosti? Žarenje na 120°C tijekom 2 sata smanjuje zaostalo naprezanje nakon strojne obrade.
ⓘ Mogućnosti certifikacije: MIL-I-24768, GB/T 1303.1, UL priznat (dostupan E broj). Uključena sljedivost serije. Mehaničke vrijednosti temeljene na debljini od 1,6 mm, uzdužni smjer.
