izrađeno po narudžbi Poklopac za glavu drona s vanjskim baldahinom od ugljičnih vlakana
Dom / Proizvod / Dijelovi posebnog oblika / Zrakoplovstvo / Poklopac za glavu drona s vanjskim baldahinom od ugljičnih vlakana
  • Poklopac za glavu drona s vanjskim baldahinom od ugljičnih vlakana
  • Poklopac za glavu drona s vanjskim baldahinom od ugljičnih vlakana
  • Poklopac za glavu drona s vanjskim baldahinom od ugljičnih vlakana
  • Poklopac za glavu drona s vanjskim baldahinom od ugljičnih vlakana

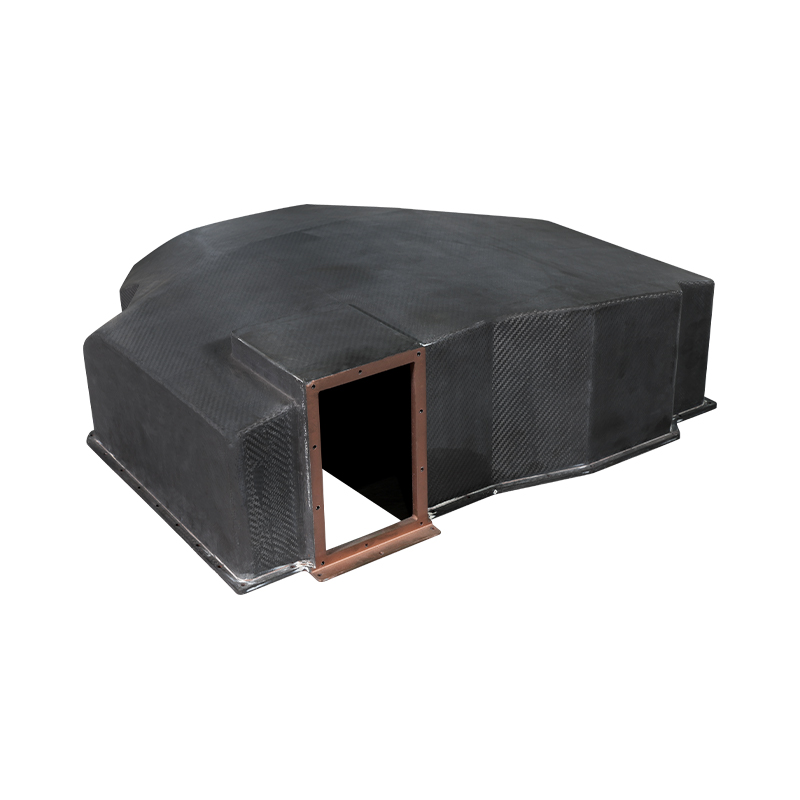

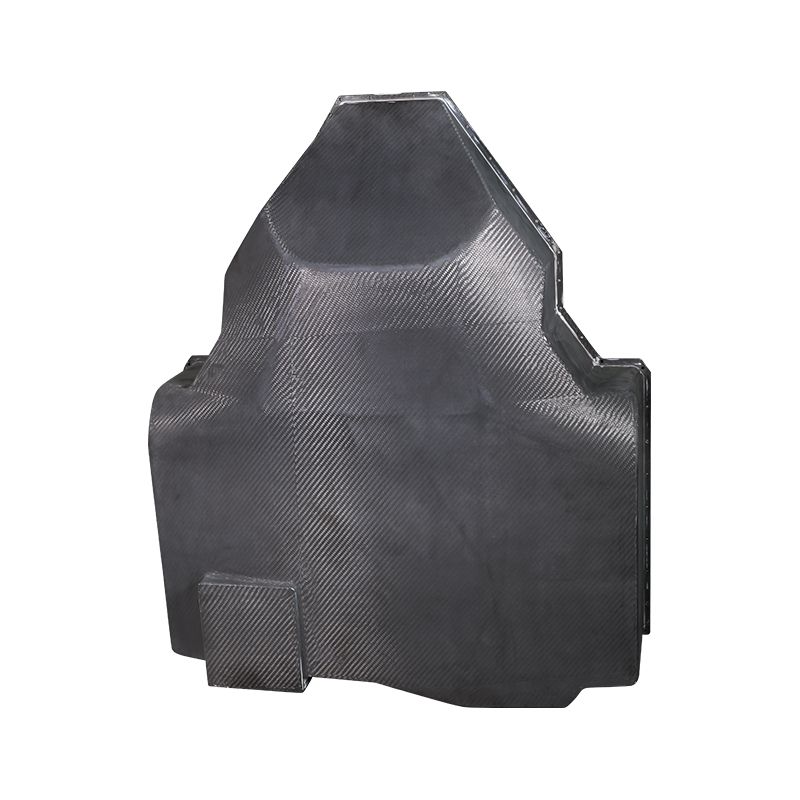

Poklopac za glavu drona s vanjskim baldahinom od ugljičnih vlakana

Može smanjiti težinu strukture zrakoplova za oko 15%~20% i povećati efektivno opterećenje; također može pojednostaviti procesnu opremu UAV-a, smanjiti opterećenje montaže, skratiti proizvodni ciklus i smanjiti troškove cijelog životnog ciklusa cijelog zrakoplova. Parametri se mogu prilagoditi.

Kontaktirajte nas
Prethodno：Stajni trap bespilotne letjelice (UAV) od karbonskih vlakanaSljedeći：Školjka bespilotnih letjelica
opseg
VANJSKI POKLOPAC UAV · ZRAČNOSVEMIRSKE VRSTE
Poklopac za glavu drona s vanjskim baldahinom od ugljičnih vlakana
Težina (uobičajena) 42-68g
Debljina stijenke 0,6-1,2 mm
Servisna temp -40 do 110°C
Strukturni pregled
Nadstrešnica od prepreg karbonskih vlakana proizvedena odgovarajućim kalupljenjem metala ili stvrdnjavanjem u autoklavu. Toray T700 3K tkanina od kepera s epoksidnom smolom visoke žilavosti. Vlačni modul 65 GPa, čvrstoća na savijanje 750 MPa. Dizajniran za DJI M300, Mavic 3, Matrice i prilagođene FPV okvire. Unutarnji prostor dizajniran za GPS modul, IMU i kabele sučelja za korisni teret. Površinski otpor 10-100 ohma po kvadratu za ESD zaštitu.
Vrsta vlakana Toray T700SC 3K keper 2x2
Sustav smole Epoksi (Tg 135°C)
Volumen vlakana 57-62 posto
Završna obrada površine Sjaj (GU 90) ili mat
Montažne točke M2.5 / M3 ugrađene matice
1
Temeljne prednosti
  • Smanjenje mase: 70 posto lakši od aluminijske kupole, 50 posto lakši od PC-ABS-a uz istu krutost
  • Prozirnost signala: gubitak RF prijenosa ispod 0,3 dB na 2,4 GHz i 5,8 GHz (primijenjen neprovodljivi premaz)
  • Otpornost na udar: Nema širenja pukotina nakon pada od 500 g s 1,5 m na beton
2
Dimenzionalni parametri
  • Raspon duljina: 55-120 mm (ovisno o konstrukciji zrakoplova)
  • Raspon širina: 45-95 mm
  • Raspon visine: 25-55 mm
  • Tolerancija: plus/minus 0,15 mm na montažnim površinama
  • Kut propuha: 2 do 3 stupnja za vađenje iz kalupa
3
Otpornost na okoliš
  • UV otpornost: 500 sati QUV sa zadržavanjem sjaja iznad 85 posto
  • Apsorpcija vlage: manje od 0,1 posto nakon 7 dana uranjanja
  • Otpornost na kemikalije: Ne utječe na gorivo, ulje i standardna otapala za čišćenje
Bilješke o integraciji i sklapanju
Montažni vijci trebaju koristiti najlonsku podlošku kako bi se spriječila galvanska korozija između karbonskog i aluminijskog okvira zrakoplova.
Prethodno izbušene rupe promjera 2,2 mm za M2 vijke; kut upuštanja 100 stupnjeva za ugradnju u ravnini.
EMI brtveni kanal dostupan za zaštitu od elektromagnetskih smetnji ESC modula.
Ventilacijski otvori mogu se integrirati tijekom oblikovanja za protok zraka za hlađenje baterije ili ESC.
Matrica kompatibilnosti
Kompatibilan s DJI M300 RTK, M350, Mavic 3 Enterprise, Autel EVO II i prilagođenim FPV okvirima od 7 inča do 10 inča.
Dizajn vrata za pristup korisnom teretu dostupan za mehanizam za ispuštanje ili sekundarnu izbočinu kamere.
Prilagođeni izrezi za antene (SMA, u.FL) i USB/HDMI priključke podržani s jedinicama MOQ 50.
Protokol rukovanja i održavanja
01. Čišćenje — Koristite izopropilni alkohol (70 posto) s krpom koja ne ostavlja dlačice. Ne potapajte u tekućinu.
02. Pregled — Prije svakog leta provjerite radiminaciju pomoću testa dodirom. Tupi zvuk ukazuje na odvajanje.
03. Popravak — Male pukotine ispunjene epoksidnom smolom. Zamijenite poklopac ako oštećenje od udarca premašuje duljinu pukotine od 15 mm.
04. Skladištenje — Držite podalje od izravne sunčeve svjetlosti kada se ne koristi. UV prozirni premaz produljuje životni vijek na 2000 sati leta.
Tipične primjene
Bespilotne letjelice za industrijsku inspekciju UAV-ovi za prskanje u poljoprivredi Zrakoplov za potragu i spašavanje Naslovnice za FPV trke slobodnim stilom Kućišta platforme za LiDAR mapiranje
Blokiraju li karbonska vlakna GPS signal?
Karbonska vlakna bez premaza prigušuju RF signale. Naši nadstrešnici uključuju nevodljivi površinski sloj (staklena vlakna ili gel coat) koji smanjuje gubitak signala ispod 0,5 dB, omogućujući GPS i telemetrijski prijem bez vanjskih antena.
Najveća radna visina i temperatura
Nadmorska visina do 7000 m. Trajna radna temperatura -30°C do 85°C. Kratkotrajno izlaganje 110°C (izravna sunčeva svjetlost na tamnim površinama).
Prilagođeni trošak kalupa i vrijeme isporuke
Aluminijski kalup: 1800-2500 USD, vrijeme isporuke 25-30 dana. Uzorci nadstrešnica dostavljeni unutar 5 dana nakon završetka izrade kalupa.
i Sve nadstrešnice su 100 posto pregledane pomoću CMM-a na toleranciju položaja rupa. Izvješća o ispitivanju serije uključuju Tg, volumen vlakana i vizualni pregled prema IPC-A-600. OEM markiranje (lasersko graviranje) dostupno.
